Лебедка ЛБТ - комплексное решение для дистанционного реверсивного привода рельсовых передаточных тележек по схеме с бесконечным тросом. Основное назначение ЛБТ - перемещение тележек работающих во взрыво- пожароопасной среде. Эффективно использование лебедок на улице видео а также при высокой вероятности механического повреждения мотор-редукторов или питающего кабеля. Уклон рельсового пути нулевой. В ассортименте 6 типоразмеров Изготавливаем лебедки в двух исполнениях: напольная и в приямок. При наличии свободного пространства предпочтение следует отдавать лебедке в напольном исполнении - проще проектировать транспортную систему, проще устанавливать, не нужно делать приямки. Высота каната над уровнем пола зависит от типоразмера привода и составляет 30-70 мм. На сегодняшний день конструкция платформы разборная - позволяет устанавливать лебедку на стальную закладную на сварку. В дальнейшем планируем платформу изготавливать полностью гнутой/неразборной. Редуктор можно будет заменить только сняв платформу с анкеров. Поэтому рекомендуем установку на анкеры уже сейчас Крутящий момент передается со шкива, посаженного на выходной вал редуктора, на стальной канат в результате трения возникающего в ручьях. Запасовка "восьмеркой" позволяет максимально увеличить поверхность контакта Приводной шкив стальной. Для уменьшения проскальзывания троса с лета 2024 года увеличили число ручьев на приводном шкиве до 4 (четырех). Холостой блок изготовлен из полиамида ПА-6 капролона - гарантия пожизненная, имеет пять ручьев. Поскольку правая и левая ветви каната движутся разнонаправленно, холостой блок лебедки выполнен разрезным Для создания достаточного усилия по концам каната расположены натяжные винты. Винты закрепляются по торцам тележки. Необходимая натяжка выполняется засчет резьбовой пары Возможность реверсивного движения обеспечивается обводным блоком, расположенным на противоположном от лебедки конце подтележечного пути. Диаметр блока соответствует диаметру приводного шкива. Диаметр позиционирующего ролика подобран исходя из условия обеспечения параллельности ветвей троса. Материал полиамид ПА-6 Лебедка в напольном исполнении имеет дополнительное ребро жесткости с внутренней стороны. Оснащена вращающимся валом предохраняющим от спадывания каната В лебедках 5, 10, 20, 30 использованы червячные редукторы NMRV В лебедках ЛБТ50 и ЛБТ70 применены конические редукторы Электродвигатели асинхронные с короткозамкнутым ротором производство Россия или Беларусь. Канат стальной крестовой свивки с синтетическим или пеньковым сердечником по ГОСТ 2688 НЕ ПОСТАВЛЯЕМ

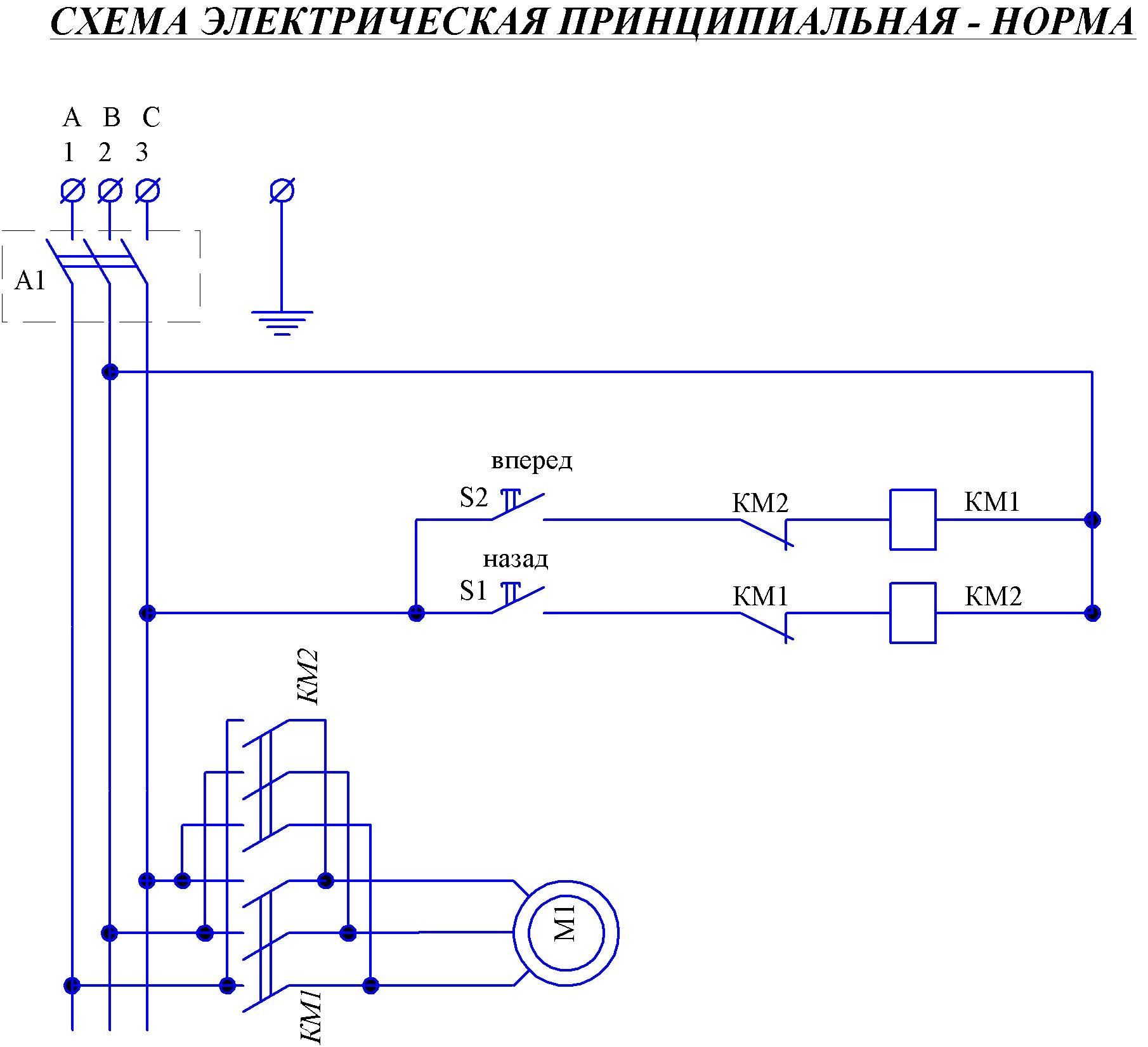

Шкаф управления может быть выполнен в трех вариантах, в комплект поставки не входит. НОРМА простейший на малогабаритных контакторах с вмонтированной в корпус шкафа кнопочной станцией или двухкнопочным пультом на кабеле НЕ ПОСТАВЛЯЕМ Для защиты от короткого замыкания присутствует автоматический выключатель электросхема Можно использовать старый советский реверсный пускатель в стальном корпусе ПРАКТИК в дополнении к шкафу управления НОРМА система оснащена радиоуправлением. Радиоуправление позволяет оператору находиться в непосредственной близости от тележки, тем самым свести к минимуму вероятность наезда на препятствие или человека. Работа систем взаимоисключена ТЕХНО в дополнении к шкафу управления ПРАКТИК оснащен преобразователем частоты. Решает несколько задач: засчет плавного пуска-остановки исключает ударные и снижет пиковые нагрузки, позволяет регулировать скорость в диапазоне 0-40 м/мин, обеспечиват надежную защиту электродвигателя Шкаф управления ТЕХНО позволяет на 30-50% повысить номинальное тяговое усилие лебедки Конструкция лебедок постоянно совершенствуется, применяются новые конструкционные материалы и технологические решения. Основная цель снижение трудоемкости и увеличение эффективности производства, упрощение проектирования транспортных систем и установки оборудования без снижения качества продукции |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
